SERIE CD 10A - 50V y 250V - para engastar
Características
10A 50V ac / 120V dc 0,8kV 3 (CD 08).
10A 250V 4kV 3.
10A 230/400V 4kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm.
10A 250V 4kV 3.
10A 230/400V 4kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 3 mOhm.
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Colores
Gris RAL 7032
Negro RAL 9005
Negro RAL 9005
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Número de polos | Diámetro del contacto del enchufe (mm) | Categoría de sobretensión | Sección de conductor conectable (mm2) | Anchura (mm) | Profundidad (mm) | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|
| CDF07 | 7,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDF07N | 7,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDF08 | 8,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDF15 | 15,00 | 2,50 | III | 49,00 | 16,00 | 5 | |
| CDF25 | 25,00 | 2,50 | III | 66,00 | 16,00 | 5 | |
| CDF40 | 40,00 | 2,50 | III | 77,00 | 27,00 | 5 | |
| CDF64 | 64,00 | 2,50 | III | 104,00 | 27,00 | 5 | |
| CDM07 | 7,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDM07N | 7,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDM08 | 8,00 | 2,50 | III | 21,00 | 21,00 | 40 | |
| CDM15 | 15,00 | 2,50 | III | 49,00 | 16,00 | 5 | |

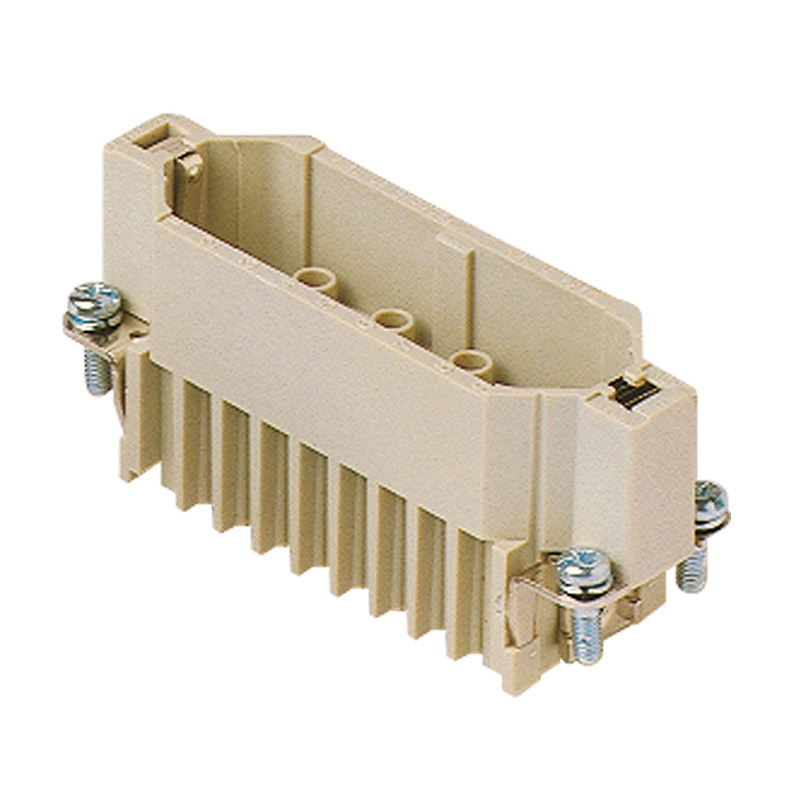

| CDM25 | 25,00 | 2,50 | III | 66,00 | 16,00 | 5 | |
| CDM40 | 40,00 | 2,50 | III | 77,00 | 27,00 | 5 | |
| CDM64 | 64,00 | 2,50 | III | 104,00 | 27,00 | 5 |
