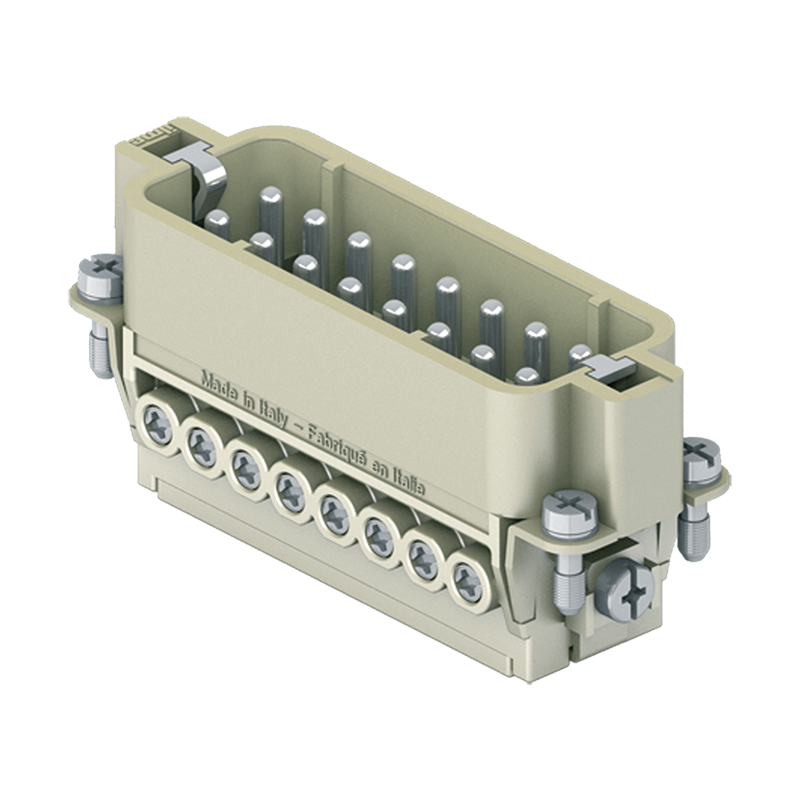

SERIE CDA 16A - 250V - fijación por tornillo
Referencias terminadas en X sin placa de presión.
Placas de
sujeción de cables recta (CRAD) y a 90 grados (CRAS).
Características
16A 250V 4kV 3 según EN 61984.
16A 230/400V 4kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 1 mOhm.
16A 230/400V 4kV 2 según EN 61984.
Voltaje según UL/CSA: 600V.
Vida mecáncia: >= 500 ciclos.
Resistencia aislante: >= 10 GOhm.
Resistencia contacto: <= 1 mOhm.
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Contactos de aleación de cobre.
Contactos de aleación de cobre.
Colores
Gris RAL 7032
Temperatura de trabajo
-40°C hasta +125°C.
| Reference | Width | Contact type | Depth | Number of poles | Diameter plug-in contact | Over voltage category | Min. number of insertion cycles | Connectable conductor cross section fine-strand with cable end sleeve | Embalaje |
|---|---|---|---|---|---|---|---|---|---|
| CDAF10 | 49,00 | Clavija | 16,00 | 10,00 | III | 500,00 | 5 | ||
| CDAF10X | 49,00 | Clavija | 16,00 | 10,00 | III | 500,00 | 5 | ||
| CDAF16 | 66,00 | Clavija | 16,00 | 16,00 | III | 500,00 | 5 | ||
| CDAF16N | 66,00 | Clavija | 40,00 | 16,00 | III | 500,00 | 5 | ||
| CDAF16X | 66,00 | Clavija | 16,00 | 16,00 | III | 500,00 | 5 | ||
| CDAF16XN | 66,00 | Clavija | 40,00 | 16,00 | III | 500,00 | 5 | ||
| CDAM10 | 49,00 | Clavija | 16,00 | 10,00 | III | 500,00 | 5 | ||
| CDAM10X | 49,00 | Clavija | 16,00 | 10,00 | III | 500,00 | 5 | ||
| CDAM16 | 66,00 | Clavija | 16,00 | 16,00 | III | 500,00 | 5 | ||
| CDAM16N | 66,00 | Clavija | 40,00 | 16,00 | III | 500,00 | 5 | ||
| CDAM16X | 66,00 | Clavija | 16,00 | 16,00 | III | 500,00 | 5 | ||
| CDAM16XN | 66,00 | Clavija | 40,00 | 16,00 | III | 500,00 | 5 | ||
| CRAD | 1 | ||||||||
| CRAS | 1 |
