Cajas estancas de derivación
En ocasiones, no basta con que la conexión se realice a través de un
conector; la instalación puede requerir de más espacio o de futuras
ampliaciones. Aquí entran en juego las cajas de derivación estancas, con
una protección total contra polvo, agua y humedad.
Prensaestopas
inyectado en el molde de la caja.
Incluye: juegos de juntas para los distintos rangos de cable y 4 bornes para la conexión de cables.
Grado de protección
Polvo/agua: IP68 (IPX8 : 4 M : 120 H).
Inflamabilidad: UL94-V2.
Inflamabilidad: UL94-V2.
Materiales
Poliamida 6.6.
Tornillos de acero inoxidable AISI304.
Juntas de silicona.
Tornillos de acero inoxidable AISI304.
Juntas de silicona.
Temperatura de trabajo
-40°C a +105°C.
| Referencia | Sección máxima de conductor (mm) | Forma | Tipo de montaje | Para diámetro de tubo (mm) | Longitud (mm) | Anchura (mm) | Profundidad (mm) | Número de entradas | Versión de la cubierta | Fijación de la cubierta | Sellable | Resistente a la intemperie | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GWP-M2068-H | 14,00 | Rectangular | Universal | 25 | 82,30 | 123,00 | 42,50 | 4,00 | Cubierta ciega | Atornillado |  |
|
1 |

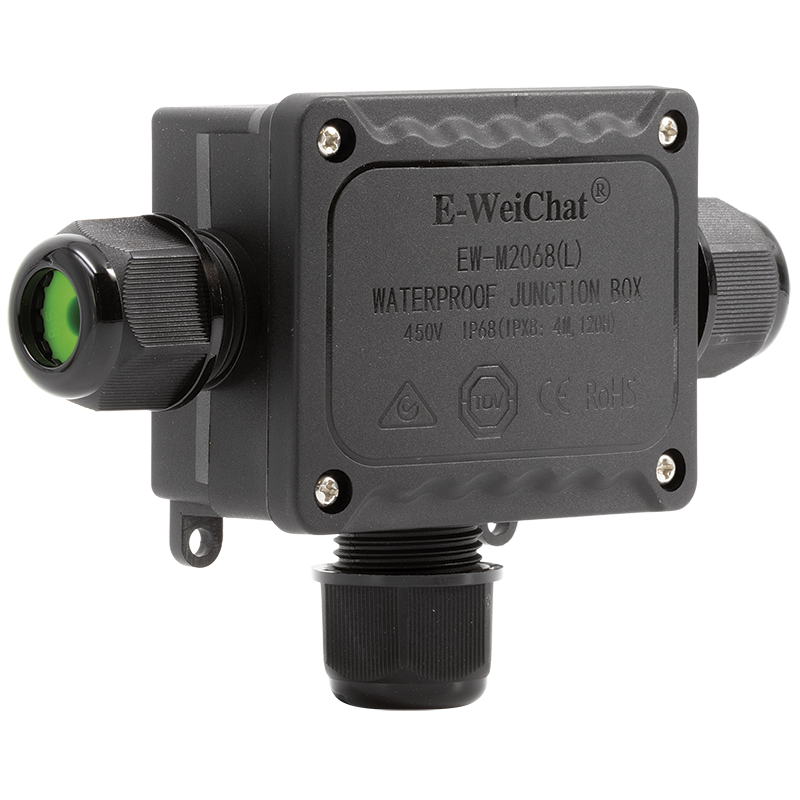

| GWP-M2068-T | 14,00 | Rectangular | Universal | 25 | 138,00 | 95,00 | 42,50 | 3,00 | Cubierta ciega | Atornillado | |
|
1 |

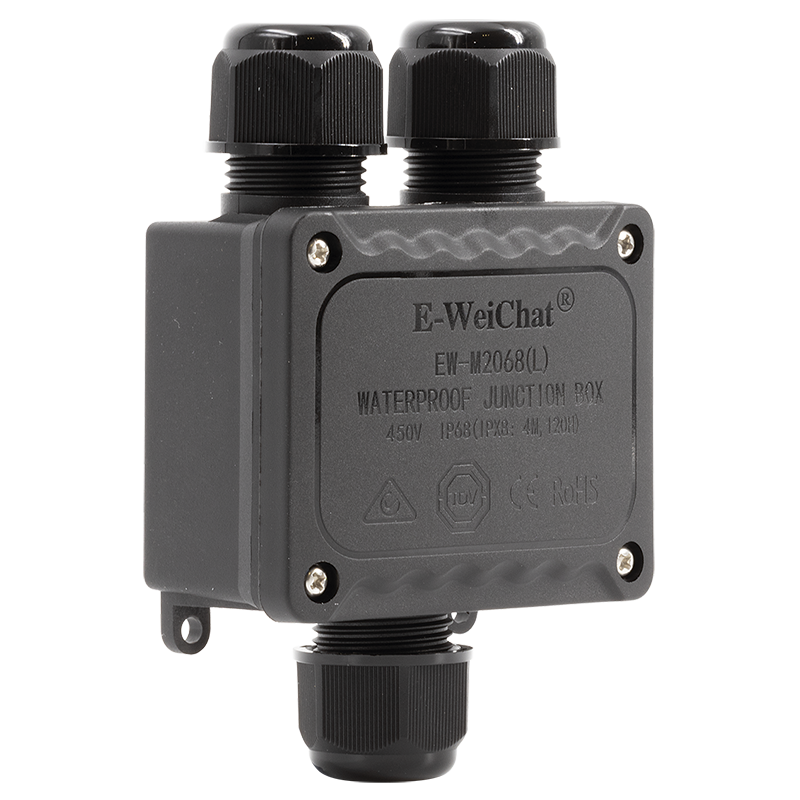

| GWP-M2068-Y | 14,00 | Rectangular | Universal | 25 | 61,00 | 123,00 | 42,50 | 3,00 | Cubierta ciega | Atornillado | |
|
1 |
| GWP-M2068-4T | 12,00 | Rectangular | Universal | 20 | 119,00 | 129,00 | 55,50 | 4,00 | Cubierta ciega | Atornillado | |
|
1 |
| GWP-M2068-6T | 12,00 | Rectangular | Universal | 16/20 | 131,00 | 92,00 | 37,00 | 6,00 | Cubierta ciega | Atornillado | |
|
1 |
