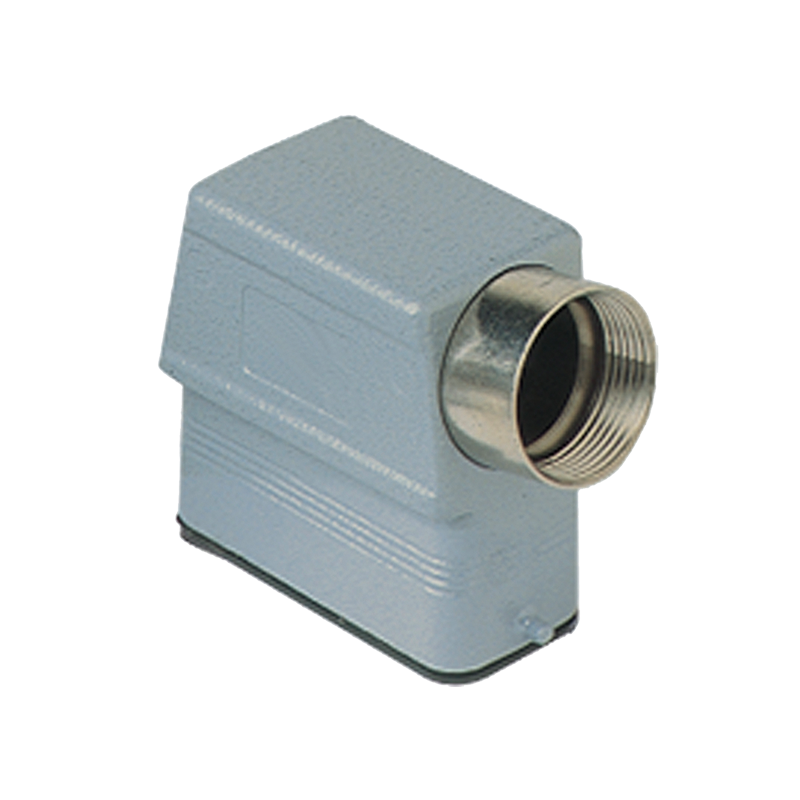

Cubierta lateral SERIE IL-BRID
Grado de protección
Polvo/agua: IP66/69 (EN60529).
Materiales
Aleación de aluminio inyectado.
Pintadas con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inox.
Juntas de elastómero vinilo-nitrilo.
Pintadas con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inox.
Juntas de elastómero vinilo-nitrilo.
Colores
Gris RAL 7040
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Anchura (mm) | Altura (mm) | Profundidad (mm) | Disposición de la entrada del cable | Tipo de fijación del prensaestopas | Número de entradas de conductos de cables | Tipo de bloqueo | Clase de inflamabilidad de material aislante según UL94 | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|---|---|
| CZAO15L16 | 63,00 | 64,50 | 36,00 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAO15L21 | 63,00 | 64,50 | 36,00 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAO25L16 | 79,50 | 70,50 | 36,00 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZAO25L21 | 79,50 | 70,50 | 36,00 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZO15L | 63,00 | 64,50 | 29,40 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| CZO25L | 79,50 | 64,50 | 29,40 | Lateral | PG | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAO15L20 | 49,00 | 64,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAO15L25 | 49,00 | 64,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAO25L20 | 66,00 | 70,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZAO25L25 | 66,00 | 70,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZO15L20 | 49,00 | 54,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZO15L25 | 49,00 | 54,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZO25L20 | 66,00 | 54,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
| MZO25L25 | 66,00 | 54,50 | 16,00 | Lateral | Métrico | 1,00 | Palanca de bloqueo única | V0 | 5 |
