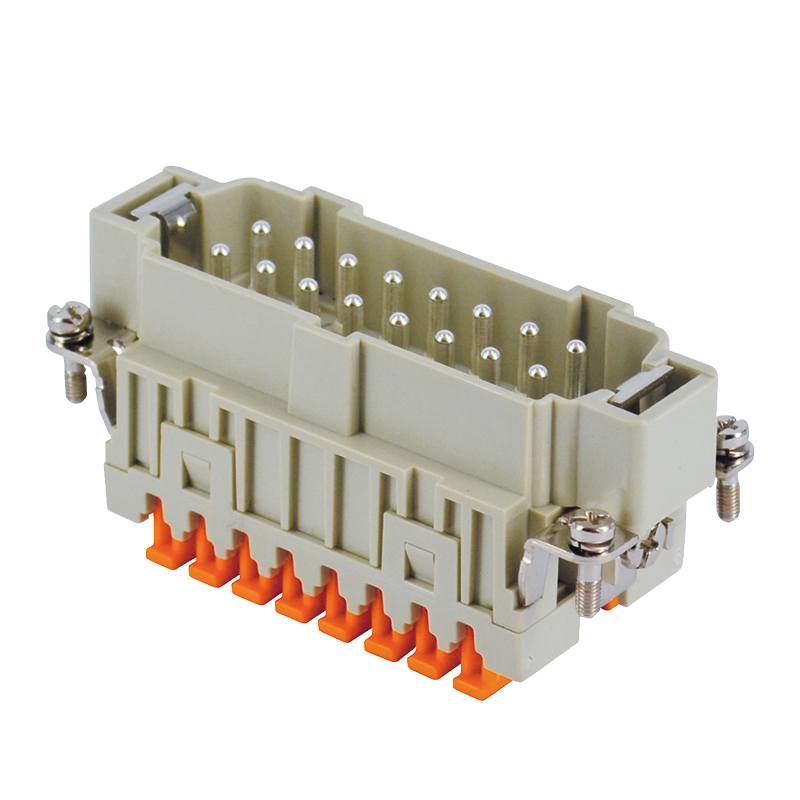

SERIE CSH-SQUICH 16A - 500V - fijación rápida
Características
16A 500V 6kV 3.
16A 400/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: ¿ 500 ciclos.
Resistencia aislante: ¿ 10 G¿.
Resistencia contacto: ¿ 1 m¿ (CNE), ¿ 3 m¿ (CSH).
16A 400/690V 6kV 2.
Voltaje según UL/CSA: 600V.
Vida mecáncia: ¿ 500 ciclos.
Resistencia aislante: ¿ 10 G¿.
Resistencia contacto: ¿ 1 m¿ (CNE), ¿ 3 m¿ (CSH).
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Resina termoplástica autoextinguible.
Contactos de aleación de cobre.
Contactos de aleación de cobre.
Colores
Gris RAL 7032
Temperatura de trabajo
-40°C hasta +125°C.
| Reference | Number of poles | Diameter plug-in contact | Over voltage category | Connectable conductor cross section fine-strand with cable end sleeve | Width | Depth | Embalaje |
|---|---|---|---|---|---|---|---|
| CSHF06 | 6,00 | 2,50 | III | 44,00 | 27,00 | 10 | |
| CSHF10 | 10,00 | 2,50 | III | 57,00 | 27,00 | 5 | |
| CSHF16 | 16,00 | 2,50 | III | 77,00 | 27,00 | 5 | |
| CSHF16N | 16,00 | 2,50 | III | 77,00 | 62,00 | 5 | |
| CSHF24 | 24,00 | 2,50 | III | 104,00 | 27,00 | 5 | |
| CSHF24N | 24,00 | 2,50 | III | 104,00 | 62,00 | 5 | |
| CSHM06 | 6,00 | 2,50 | III | 44,00 | 27,00 | 10 | |
| CSHM10 | 10,00 | 2,50 | III | 57,00 | 27,00 | 5 | |
| CSHM16 | 16,00 | 2,50 | III | 77,00 | 27,00 | 5 | |
| CSHM16N | 16,00 | 2,50 | III | 77,00 | 62,00 | 5 | |
| CSHM24 | 24,00 | 2,50 | III | 104,00 | 27,00 | 5 | |
| CSHM24N | 24,00 | 2,50 | III | 104,00 | 62,00 | 5 |
