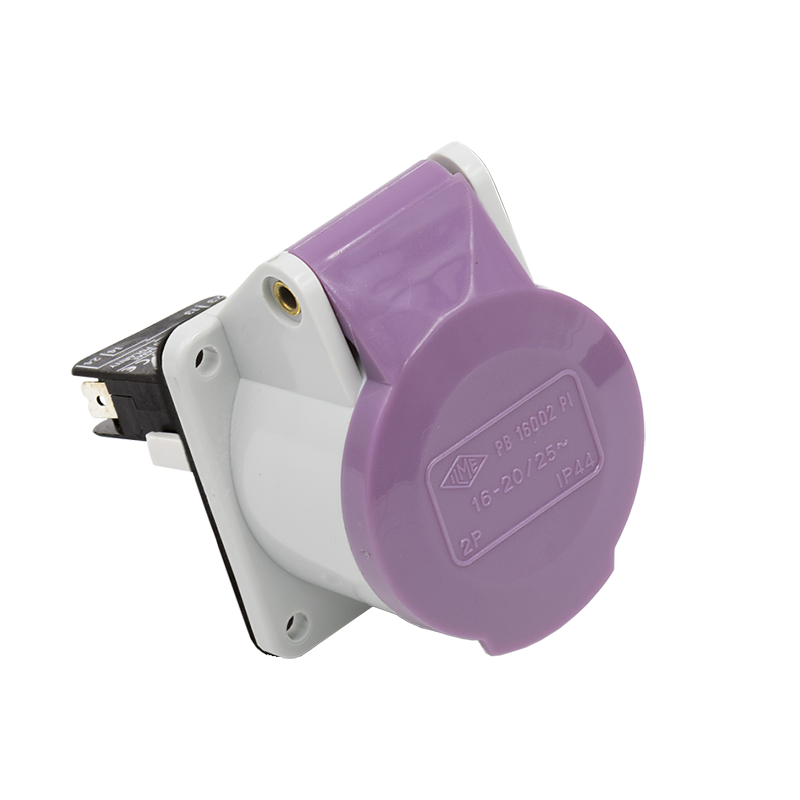

Bases empotrables hembra SERIES PB...PI/PT
Bases: tapa con muelle.
Empotrables: brida completa con junta antienvejecimiento.
Grado de protección
Polvo/agua: IP44.
Materiales
Cuerpo, bloque y tapa en material aislante termoplástico autoextinguible.
Colores
Gris claro RAL 7035
Lila RAL 4001
Blanco RAL 9010
Verde RAL 6017
Lila RAL 4001
Blanco RAL 9010
Verde RAL 6017
Temperatura de trabajo
-25°C hasta +40°C.
| Reference | IEC-amperage | Voltage according to EN 60309-2 | Number of poles | Clock hour position | Identification colour | Connection system | Angle of plug | Contact material | Surface treatment contacts | Flange size vertical | Flange size horizontal | Embalaje |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PB16002PI | 16,00 | 20-25 V (50+60 Hz) violeta | 2,00 | Violeta | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 | |
| PB16002PT | 16,00 | 20-25 V (50+60 Hz) violeta | 2,00 | Violeta | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 | |
| PB16003PI | 16,00 | 20-25 V (50+60 Hz) violeta | 3,00 | Violeta | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 | |
| PB16042PI | 16,00 | 20-25 V / 40-50 V (100-200 Hz) verde | 2,00 | 4,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB16043PI | 16,00 | 20-25 V / 40-50 V (100-200 Hz) verde | 3,00 | 4,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB16102PI | 16,00 | 40-50 V (50+60 Hz) blanco | 2,00 | 10,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB16112PI | 16,00 | 50-500 V (>300-500 Hz) verde | 2,00 | 11,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB16113PI | 16,00 | 50-500 V (>300-500 Hz) verde | 3,00 | 11,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB16122PI | 16,00 | 40-50 V (50+60 Hz) blanco | 2,00 | 12,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 1 |
| PB16123PI | 16,00 | 40-50 V (50+60 Hz) blanco | 3,00 | 12,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32002PI | 32,00 | 20-25 V (50+60 Hz) violeta | 2,00 | Violeta | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 | |
| PB32003PI | 32,00 | 20-25 V (50+60 Hz) violeta | 3,00 | Violeta | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 | |
| PB32042PI | 32,00 | 20-25 V / 40-50 V (100-200 Hz) verde | 2,00 | 4,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32043PI | 32,00 | 20-25 V / 40-50 V (100-200 Hz) verde | 3,00 | 4,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32102PI | 32,00 | 40-50 V (50+60 Hz) blanco | 2,00 | 10,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32112PI | 32,00 | 50-500 V (>300-500 Hz) verde | 2,00 | 11,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32113PI | 32,00 | 50-500 V (>300-500 Hz) verde | 3,00 | 11,00 | Verde | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32122PI | 32,00 | 40-50 V (50+60 Hz) blanco | 2,00 | 12,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32122PT | 32,00 | 40-50 V (50+60 Hz) blanco | 2,00 | 12,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
| PB32123PI | 32,00 | 40-50 V (50+60 Hz) blanco | 3,00 | 12,00 | Blanco | Terminal enroscado | Recto | CuZn | Niquelado | 55,00 | 55,00 | 10 |
