Terminales universales de potencia

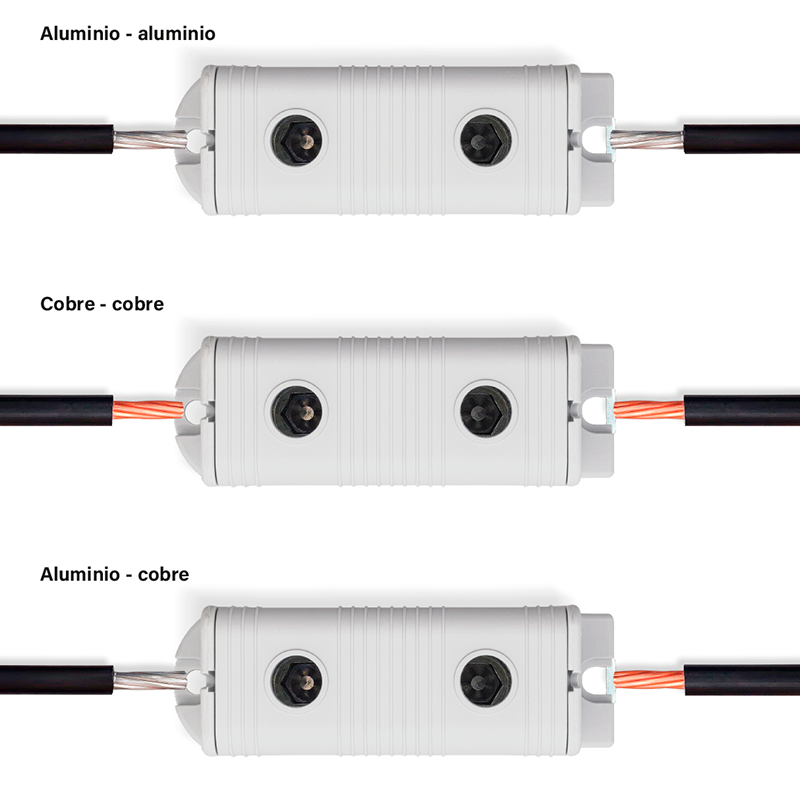

Ofrece una solución sencilla, robusta y versátil para aplicaciones de alta corriente y voltaje que requieren terminaciones de aluminio a aluminio, cobre a cobre o aluminio a cobre.
Los terminales de tierra no tienen toma de puesta a tierra.
Características
Tensión 1000 VAC / 1500 VDC.
Grado de protección
Inflamabilidad: UL94-V0.
Materiales
Poliamida PA66.
Aluminio estañado.
Aluminio estañado.
Colores
Gris (fase).
Azul (neutro).
Amarillo/verde (tierra).
Azul (neutro).
Amarillo/verde (tierra).
| Referencia | Sección de conductor conectable (mm2) | Corriente nominal In (A) | Número de polos | Número de puntos de fijación por polo | Anchura (mm) | Altura (mm) | Profundidad (mm) | Color | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|---|---|
| TUP15011F | 35 / 150 | 320,00 | 1,00 | 2,00 | 28,90 | 59,20 | 96,60 | Gris | BX |
| TUP15011N | 35 / 150 | 320,00 | 1,00 | 2,00 | 28,90 | 59,20 | 96,60 | Azul | BX |
| TUP15011T | 35 / 150 | 320,00 | 1,00 | 2,00 | 28,90 | 59,20 | 96,60 | Verde-amarillo | BX |
| TUP15013F | 30 / 150 | 320,00 | 1,00 | 4,00 | 50,90 | 59,20 | 96,60 | Gris | BX |
| TUP15013N | 30 / 150 | 320,00 | 1,00 | 4,00 | 50,90 | 59,20 | 96,60 | Azul | BX |
| TUP15013T | 30 / 150 | 320,00 | 1,00 | 4,00 | 50,90 | 59,20 | 96,60 | Verde-amarillo | BX |
| TUP15015F | 30 / 150 | 320,00 | 1,00 | 6,00 | 72,80 | 59,20 | 96,60 | Gris | BX |
| TUP15015N | 30 / 150 | 320,00 | 1,00 | 6,00 | 72,80 | 59,20 | 96,60 | Azul | BX |
| TUP15015T | 35 / 150 | 320,00 | 1,00 | 6,00 | 72,80 | 59,20 | 96,60 | Verde-amarillo | BX |
| TUP35X5 | 2,5 / 35 | 135,00 | 5,00 | 1,00 | 80,00 | 40,20 | 45,20 | BX | |
| TUP3511F | 2,5 / 35 | 135,00 | 1,00 | 2,00 | 16,30 | 40,30 | 47,40 | Gris | BX |
| TUP3511N | 2,5 / 35 | 135,00 | 1,00 | 2,00 | 16,30 | 40,30 | 47,40 | Azul | BX |
| TUP3511T | 2,5 / 35 | 135,00 | 1,00 | 2,00 | 16,30 | 40,30 | 47,40 | Verde-amarillo | BX |
| TUP3513F | 2,5 / 35 | 135,00 | 1,00 | 4,00 | 27,30 | 40,30 | 47,40 | Gris | BX |
| TUP3513N | 2,5 / 35 | 135,00 | 1,00 | 4,00 | 27,30 | 40,30 | 47,40 | Azul | BX |
| TUP3513T | 2,5 / 35 | 135,00 | 1,00 | 4,00 | 27,30 | 40,30 | 47,40 | Verde-amarillo | BX |
| TUP5011F | 2,5 / 50 | 160,00 | 1,00 | 2,00 | 17,90 | 43,70 | 51,00 | Gris | BX |
| TUP5011N | 2,5 / 50 | 160,00 | 1,00 | 2,00 | 17,90 | 43,70 | 51,00 | Azul | BX |
| TUP5011T | 2,5 / 50 | 160,00 | 1,00 | 2,00 | 17,90 | 43,70 | 51,00 | Verde-amarillo | BX |
| TUP5013F | 2,5 / 50 | 160,00 | 1,00 | 4,00 | 31,10 | 43,70 | 51,00 | Gris | BX |
| TUP5013N | 2,5 / 50 | 160,00 | 1,00 | 4,00 | 31,10 | 43,70 | 51,00 | Azul | BX |
| TUP5013T | 2,5 / 50 | 160,00 | 1,00 | 4,00 | 31,10 | 43,70 | 51,00 | Verde-amarillo | BX |
| TUP5015F | 2,5 / 50 | 160,00 | 1,00 | 6,00 | 42,30 | 43,70 | 51,00 | Gris | BX |
| TUP5015N | 2,5 / 50 | 160,00 | 1,00 | 6,00 | 42,30 | 43,70 | 51,00 | Azul | BX |
| TUP5015T | 2,5 / 50 | 160,00 | 1,00 | 6,00 | 42,30 | 43,70 | 51,00 | Verde-amarillo | BX |
| TUP9511F | 16 / 95 | 245,00 | 1,00 | 2,00 | 23,70 | 49,60 | 89,10 | Gris | BX |
| TUP9511N | 16 / 95 | 245,00 | 1,00 | 2,00 | 23,70 | 49,60 | 89,10 | Azul | BX |
| TUP9511T | 16 / 95 | 245,00 | 1,00 | 2,00 | 23,70 | 49,60 | 89,10 | Verde-amarillo | BX |
| TUP9513F | 16 / 95 | 245,00 | 1,00 | 4,00 | 41,60 | 49,60 | 89,10 | Gris | BX |
| TUP9513N | 16 / 95 | 245,00 | 1,00 | 4,00 | 41,60 | 49,60 | 89,10 | Azul | BX |
| TUP9513T | 16 / 95 | 245,00 | 1,00 | 4,00 | 41,60 | 49,60 | 89,10 | Verde-amarillo | BX |
| TUP9515F | 16 / 95 | 245,00 | 1,00 | 6,00 | 60,90 | 49,60 | 89,10 | Gris | BX |
| TUP9515N | 16 / 95 | 245,00 | 1,00 | 6,00 | 60,90 | 49,60 | 89,10 | Azul | BX |
| TUP9515T | 16 / 95 | 245,00 | 1,00 | 6,00 | 60,90 | 49,60 | 89,10 | Verde-amarillo | BX |
