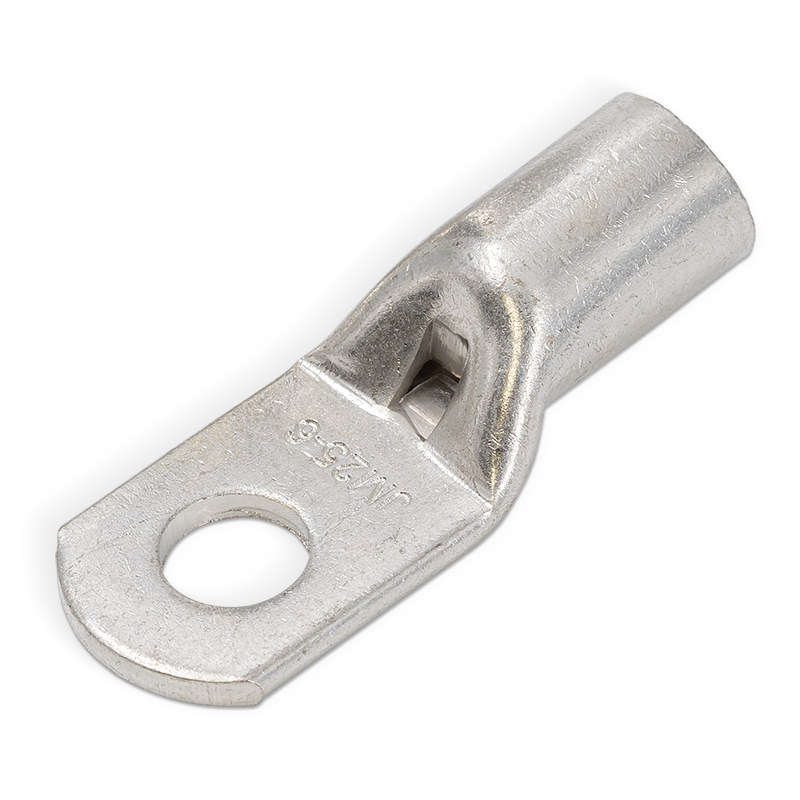

Terminales metálicos de presión
Se utilizan para la conexión de cables de cobre con terminales de equipos eléctricos de baja tensión. Disponen de una ventana de visualización rectangular en el bisel para comprobar la ubicación del conductor.
Materiales
Cobre > 99.9%.
Superficie de estaño plateado.
Superficie de estaño plateado.
Temperatura de trabajo
Hasta +130°C.
| Referencia | Tamaño del fileteado de conexión (métrico) | Ángulo de conexión | Número de orificios de montaje | Sección transversal nominal | Tratamiento de superficie | Embalaje (unidades) |
|---|---|---|---|---|---|---|
| X00254 | 4,00 | 180° (horizontal) | 1,00 | 2,50 | Estañado | 100 |
| X00255 | 5,00 | 180° (horizontal) | 1,00 | 2,50 | Estañado | 100 |
| X00256 | 6,00 | 180° (horizontal) | 1,00 | 2,50 | Estañado | 100 |
| X00405 | 5,00 | 180° (horizontal) | 1,00 | 4,00 | Estañado | 100 |
| X00406 | 6,00 | 180° (horizontal) | 1,00 | 4,00 | Estañado | 100 |
| X00605 | 5,00 | 180° (horizontal) | 1,00 | 6,00 | Estañado | 100 |
| X00606 | 6,00 | 180° (horizontal) | 1,00 | 6,00 | Estañado | 100 |
| X00608 | 8,00 | 180° (horizontal) | 1,00 | 6,00 | Estañado | 100 |
| X01005 | 5,00 | 180° (horizontal) | 1,00 | 10,00 | Estañado | 100 |
| X01006 | 6,00 | 180° (horizontal) | 1,00 | 10,00 | Estañado | 100 |
| X01008 | 8,00 | 180° (horizontal) | 1,00 | 10,00 | Estañado | 100 |
| X01010 | 10,00 | 180° (horizontal) | 1,00 | 10,00 | Estañado | 100 |
| X01606 | 6,00 | 180° (horizontal) | 1,00 | 16,00 | Estañado | 100 |
| X01608 | 8,00 | 180° (horizontal) | 1,00 | 16,00 | Estañado | 100 |
| X01610 | 10,00 | 180° (horizontal) | 1,00 | 16,00 | Estañado | 100 |
| X02506 | 6,00 | 180° (horizontal) | 1,00 | 25,00 | Estañado | 100 |
| X02508 | 8,00 | 180° (horizontal) | 1,00 | 25,00 | Estañado | 100 |
| X02510 | 10,00 | 180° (horizontal) | 1,00 | 25,00 | Estañado | 100 |
| X03508 | 8,00 | 180° (horizontal) | 1,00 | 35,00 | Estañado | 100 |
| X03510 | 10,00 | 180° (horizontal) | 1,00 | 35,00 | Estañado | 100 |
| X03512 | 12,00 | 180° (horizontal) | 1,00 | 35,00 | Estañado | 100 |
| X05008 | 8,00 | 180° (horizontal) | 1,00 | 50,00 | Estañado | 100 |
| X05010 | 10,00 | 180° (horizontal) | 1,00 | 50,00 | Estañado | 100 |
| X05012 | 12,00 | 180° (horizontal) | 1,00 | 50,00 | Estañado | 100 |
| X07008 | 8,00 | 180° (horizontal) | 1,00 | 70,00 | Estañado | 50 |
| X07010 | 10,00 | 180° (horizontal) | 1,00 | 70,00 | Estañado | 50 |
| X07012 | 12,00 | 180° (horizontal) | 1,00 | 70,00 | Estañado | 50 |
| X07014 | 14,00 | 180° (horizontal) | 1,00 | 70,00 | Estañado | 50 |
| X09508 | 8,00 | 180° (horizontal) | 1,00 | 95,00 | Estañado | 50 |
| X09510 | 10,00 | 180° (horizontal) | 1,00 | 95,00 | Estañado | 50 |
| X09512 | 12,00 | 180° (horizontal) | 1,00 | 95,00 | Estañado | 50 |
| X09514 | 14,00 | 180° (horizontal) | 1,00 | 95,00 | Estañado | 50 |
| X09516 | 16,00 | 180° (horizontal) | 1,00 | 95,00 | Estañado | 50 |
| X12010 | 10,00 | 180° (horizontal) | 1,00 | 120,00 | Estañado | 25 |
| X12012 | 12,00 | 180° (horizontal) | 1,00 | 120,00 | Estañado | 25 |
| X12014 | 14,00 | 180° (horizontal) | 1,00 | 120,00 | Estañado | 25 |
| X12016 | 16,00 | 180° (horizontal) | 1,00 | 120,00 | Estañado | 25 |
| X15010 | 10,00 | 180° (horizontal) | 1,00 | 150,00 | Estañado | 25 |
| X15012 | 12,00 | 180° (horizontal) | 1,00 | 150,00 | Estañado | 25 |
| X15014 | 14,00 | 180° (horizontal) | 1,00 | 150,00 | Estañado | 25 |
| X15016 | 16,00 | 180° (horizontal) | 1,00 | 150,00 | Estañado | 25 |
| X15020 | 20,00 | 180° (horizontal) | 1,00 | 150,00 | Estañado | 10 |
| X18510 | 10,00 | 180° (horizontal) | 1,00 | 180,00 | Estañado | 12 |
| X18512 | 12,00 | 180° (horizontal) | 1,00 | 185,00 | Estañado | 12 |
| X18514 | 14,00 | 180° (horizontal) | 1,00 | 185,00 | Estañado | 12 |
| X18516 | 16,00 | 180° (horizontal) | 1,00 | 185,00 | Estañado | 12 |
| X24010 | 10,00 | 180° (horizontal) | 1,00 | 240,00 | Estañado | 12 |
| X24012 | 12,00 | 180° (horizontal) | 1,00 | 240,00 | Estañado | 12 |
| X24014 | 14,00 | 180° (horizontal) | 1,00 | 240,00 | Estañado | 12 |
| X24016 | 16,00 | 180° (horizontal) | 1,00 | 240,00 | Estañado | 12 |
| X30012 | 12,00 | 180° (horizontal) | 1,00 | 300,00 | Estañado | 12 |
| X30014 | 14,00 | 180° (horizontal) | 1,00 | 300,00 | Estañado | 12 |
| X30016 | 16,00 | 180° (horizontal) | 1,00 | 300,00 | Estañado | 5 |
| X40018 | 18,00 | 180° (horizontal) | 1,00 | 400,00 | Estañado | 1 |
