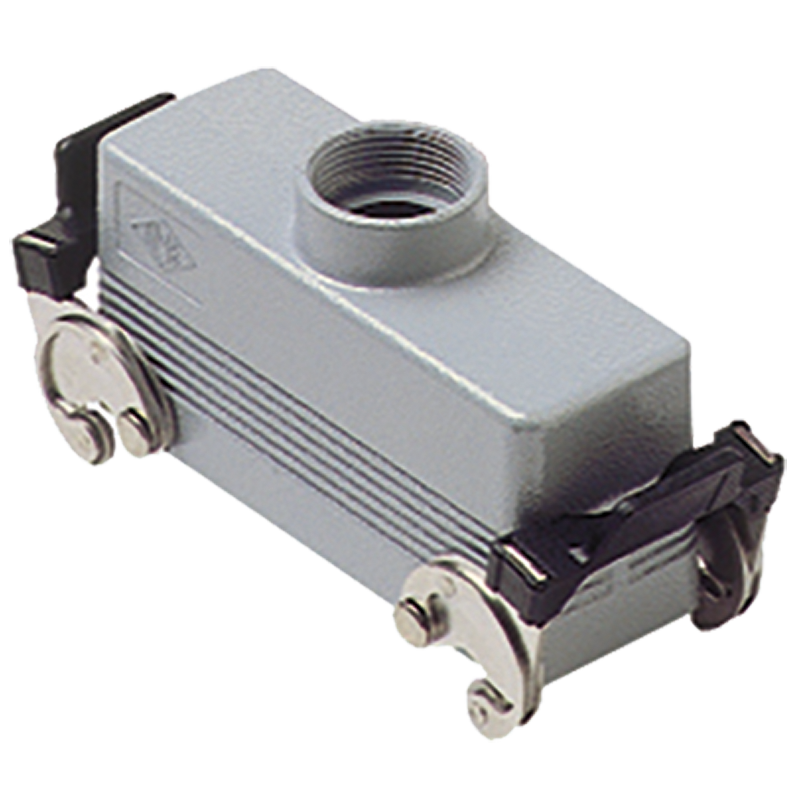

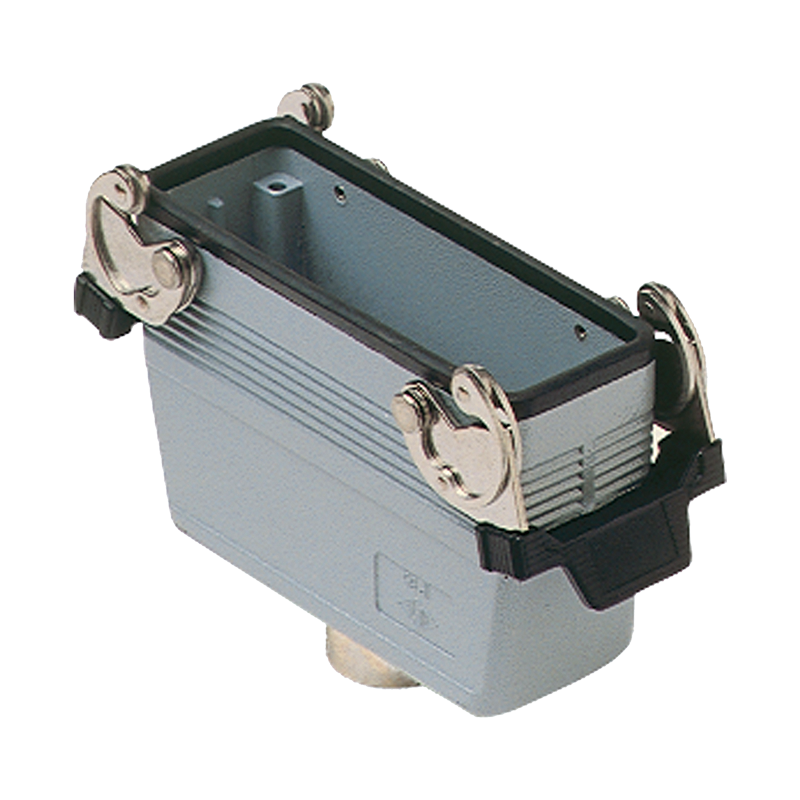

Cubiertas con salida vertical SERIE C-TYPE
Grado de protección
Polvo/agua: IP66 (IP69 DIN40050-9).
Materiales
Aleación de aluminio inyectado.
Pintadas al horno con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inoxidable.
Juntas de elastómero vinilo-nitrilo antienvejecimiento.
Pintadas al horno con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inoxidable.
Juntas de elastómero vinilo-nitrilo antienvejecimiento.
Colores
Gris RAL 7040
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Anchura (mm) | Altura (mm) | Profundidad (mm) | Tipo de fijación del prensaestopas | Número de entradas de conductos de cables | Tipo de bloqueo | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|
| CAV06LG21 | 60,00 | 93,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV06LG29 | 60,00 | 93,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV06L21 | 60,00 | 87,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV06L29 | 60,00 | 87,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV10G | 73,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV10G29 | 73,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAV10LG21 | 73,00 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV10LG29 | 73,00 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV10L21 | 73,00 | 85,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV10L29 | 73,00 | 85,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV10X | 73,00 | 85,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV10X29 | 73,00 | 85,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV10.21 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| CAV10.29 | 73,00 | 85,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16G | 93,50 | 97,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16G29 | 93,50 | 97,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16LG21 | 93,50 | 97,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV16LG29 | 93,50 | 97,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV16L21 | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV16L29 | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV16X | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16X29 | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16.21 | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV16.29 | 93,50 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24G | 120,00 | 97,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24G29 | 120,00 | 97,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24LG21 | 120,00 | 97,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV24LG29 | 120,00 | 97,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV24L21 | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV24L29 | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAV24X | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24X29 | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24.21 | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV24.29 | 120,00 | 91,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAV50X | 82,00 | 92,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAV50X29 | 82,00 | 92,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAV50.21 | 82,00 | 90,50 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAV50.29 | 82,00 | 90,50 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV06LG | 60,00 | 58,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV06L13 | 60,00 | 53,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV06L16 | 60,00 | 53,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV10 | 73,00 | 58,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV10G | 73,00 | 63,50 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV10L | 73,00 | 58,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV10LG | 73,00 | 63,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV10X | 73,00 | 58,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV16 | 93,50 | 58,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV16G | 93,50 | 63,50 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV16L | 93,50 | 58,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV16LG | 93,50 | 63,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV16X | 93,50 | 58,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV24 | 120,00 | 68,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV24G | 120,00 | 73,50 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV24L | 120,00 | 68,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV24LG | 120,00 | 73,50 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV24L29 | 120,00 | 68,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHV24X | 120,00 | 68,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV24.29 | 120,00 | 68,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHV32 | 93,50 | 117,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32G | 93,50 | 112,50 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32G29 | 93,50 | 112,50 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32G42 | 93,50 | 112,50 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32L | 93,50 | 117,00 | 82,50 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHV32LG | 93,50 | 112,50 | 82,50 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHV32X | 93,50 | 117,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32.29 | 93,50 | 117,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV32.42 | 93,50 | 117,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHV48L | 121,00 | 121,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHV48L29 | 121,00 | 121,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHV48L42 | 121,00 | 121,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| MAV06LG25 | 76,00 | 93,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV06LG32 | 76,00 | 93,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV06L25 | 60,00 | 87,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV06L32 | 60,00 | 87,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV10G25 | 73,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV10G32 | 73,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV10LG25 | 73,00 | 91,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV10LG32 | 73,00 | 91,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV10L32 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV10L40 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV10X32 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV10X40 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV10.32 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV10.40 | 73,00 | 85,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16G25 | 93,50 | 97,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16G32 | 93,50 | 97,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16LG25 | 93,50 | 97,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV16LG32 | 93,50 | 97,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV16L32 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV16L40 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV16X32 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16X40 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16.32 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV16.40 | 93,50 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV24G25 | 120,00 | 97,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV24G32 | 120,00 | 97,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV24LG25 | 120,00 | 97,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV24LG32 | 120,00 | 97,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV24L32 | 104,00 | 91,00 | 27,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV24L40 | 120,00 | 91,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAV24X32 | 120,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV24X40 | 120,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV24.32 | 120,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV24.40 | 120,00 | 91,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV50X25 | 82,00 | 92,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV50X32 | 82,00 | 92,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAV50.25 | 82,00 | 92,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAV50.32 | 82,00 | 92,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV06LG25 | 60,00 | 58,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV06L20 | 60,00 | 53,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV06L25 | 60,00 | 53,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV10G25 | 73,00 | 63,50 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV10LG25 | 73,00 | 63,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV10L20 | 73,00 | 58,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV10L25 | 73,00 | 58,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV10X20 | 73,00 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV10.20 | 73,00 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV10.25 | 73,00 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV16G32 | 93,50 | 63,50 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV16LG32 | 93,50 | 63,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV16L25 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV16L32 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV16X25 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV16X32 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV16.25 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV16.32 | 93,50 | 58,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24G32 | 120,00 | 73,50 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24LG32 | 120,00 | 73,50 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV24L25 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV24L32 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV24L40 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHV24X25 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24X32 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24.25 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24.32 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV24.40 | 120,00 | 68,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHV32LG40 | 93,50 | 112,50 | 82,50 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHV32L40 | 93,50 | 117,00 | 82,50 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHV32X40 | 93,50 | 117,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHV32.32 | 93,50 | 117,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHV32.40 | 93,50 | 117,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHV32.50 | 93,50 | 117,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHV48L32 | 121,00 | 121,00 | 90,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHV48L40 | 121,00 | 121,00 | 90,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHV48L50 | 121,00 | 121,00 | 90,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
