Cubiertas con salida lateral SERIE C-TYPE
Grado de protección
Polvo/agua: IP66 (IP69 DIN40050-9).
Materiales
Aleación de aluminio inyectado.
Pintadas al horno con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inoxidable.
Juntas de elastómero vinilo-nitrilo antienvejecimiento.
Pintadas al horno con polvo epoxídico de poliéster.
Mecanismos de cierre en acero inoxidable.
Juntas de elastómero vinilo-nitrilo antienvejecimiento.
Colores
Gris RAL 7040
Temperatura de trabajo
-40°C hasta +125°C.
| Referencia | Anchura (mm) | Altura (mm) | Profundidad (mm) | Tipo de fijación del prensaestopas | Número de entradas de conductos de cables | Tipo de bloqueo | Embalaje (unidades) |
|---|---|---|---|---|---|---|---|
| CAF10 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAF16 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |

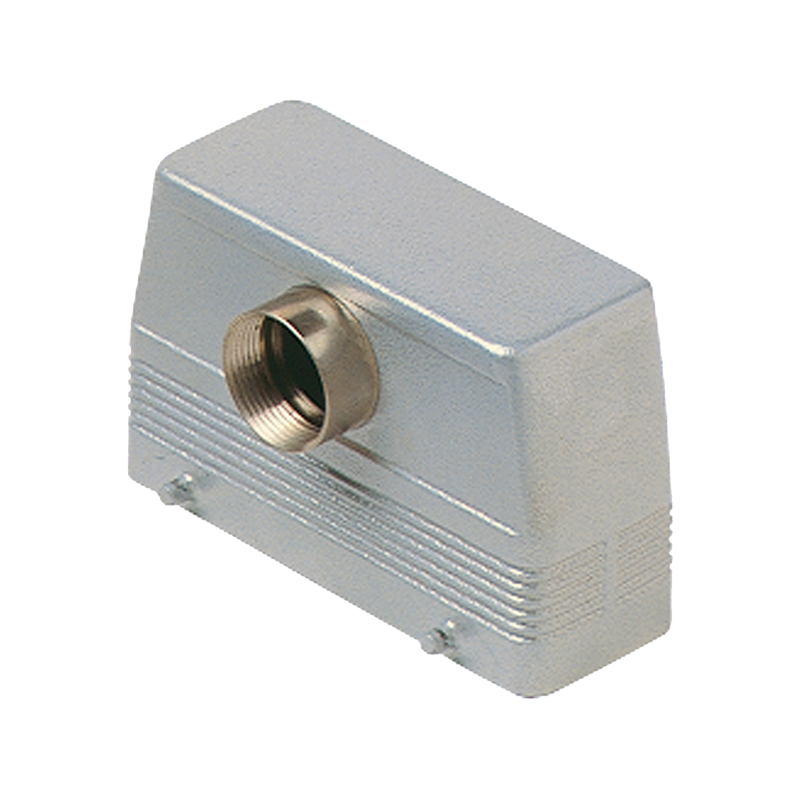

| CAF24.21 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAF24.29 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAO06L21 | 60,00 | 72,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO06L29 | 60,00 | 72,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO10L21 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO10L29 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO10X | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAO10X29 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO10.21 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO10.29 | 73,00 | 70,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO16L21 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO16L29 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO16X | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO16X29 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO16.21 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO16.29 | 93,50 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO24L21 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO24L29 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CAO24X | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO24X29 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO24.21 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO24.29 | 120,00 | 76,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CAO50X | 82,00 | 75,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAO50X29 | 82,00 | 75,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAO50.21 | 82,00 | 75,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CAO50.29 | 82,00 | 75,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO06L13 | 60,00 | 47,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHO06L16 | 60,00 | 47,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHO10 | 73,00 | 52,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO10L | 73,00 | 52,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHO10X | 73,00 | 52,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO16 | 93,50 | 63,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO16L | 93,50 | 63,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |
| CHO16X | 93,50 | 63,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO24 | 120,00 | 63,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO24L | 120,00 | 63,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 5 |

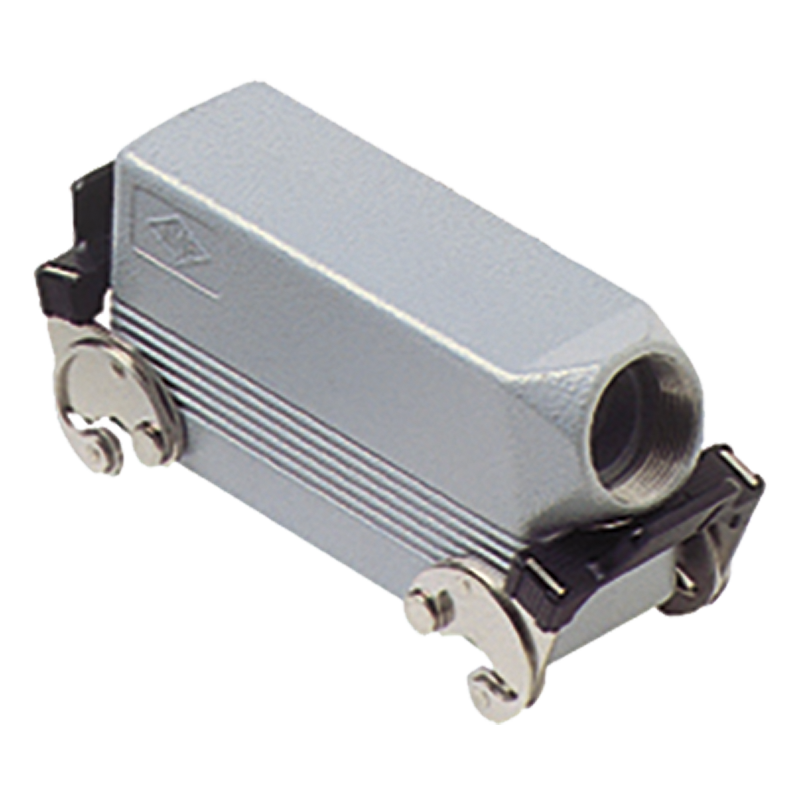

| CHO24X | 120,00 | 63,00 | 43,00 | PG | 1,00 | Palancas de bloqueo doble | 5 |
| CHO32 | 93,50 | 94,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO32L | 93,50 | 94,00 | 43,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHO32X | 93,50 | 94,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO32.29 | 93,50 | 94,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO32.42 | 93,50 | 94,00 | 82,50 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO48L | 121,00 | 98,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHO48L29 | 121,00 | 98,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHO48L42 | 121,00 | 98,00 | 90,00 | PG | 1,00 | Palanca de bloqueo única | 1 |
| CHO50 | 82,00 | 56,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| CHO50X | 82,00 | 56,00 | 56,00 | PG | 1,00 | Palancas de bloqueo doble | 1 |
| MAF10.20 | 57,00 | 70,00 | 27,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAF16.25 | 77,00 | 76,00 | 27,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAF24.25 | 104,00 | 76,00 | 27,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAF24.32 | 104,00 | 76,00 | 27,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO06L25 | 60,00 | 72,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO06L32 | 60,00 | 72,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO10L32 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO10L40 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO10X32 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO10X40 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAO10.32 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO10.40 | 73,00 | 70,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO16L32 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO16L40 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO16X32 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO16X40 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO16.32 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO16.40 | 93,50 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO24L32 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO24L40 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MAO24X32 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO24X40 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO24.32 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO24.40 | 120,00 | 76,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MAO50X25 | 82,00 | 75,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAO50X32 | 82,00 | 75,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAO50.25 | 82,00 | 75,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MAO50.32 | 82,00 | 75,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO06L20 | 60,00 | 47,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO06L25 | 60,00 | 47,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO10L20 | 73,00 | 52,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO10L25 | 73,00 | 52,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO10X20 | 73,00 | 52,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO10.20 | 73,00 | 52,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO10.25 | 73,00 | 52,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO16L25 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO16L32 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO16X25 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO16X32 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO16.25 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO16.32 | 93,50 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO24L25 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO24L32 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palanca de bloqueo única | 5 |
| MHO24X25 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO24X32 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO24.25 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO24.32 | 120,00 | 63,00 | 43,00 | Métrico | 1,00 | Palancas de bloqueo doble | 5 |
| MHO32L40 | 93,50 | 94,00 | 82,50 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHO32X40 | 93,50 | 94,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO32.32 | 93,50 | 94,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO32.40 | 93,50 | 94,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO32.50 | 93,50 | 94,00 | 82,50 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO48L32 | 121,00 | 98,00 | 79,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHO48L40 | 121,00 | 98,00 | 79,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHO48L50 | 121,00 | 98,00 | 79,00 | Métrico | 1,00 | Palanca de bloqueo única | 1 |
| MHO50X25 | 82,00 | 56,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO50X32 | 82,00 | 56,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO50.25 | 82,00 | 56,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
| MHO50.32 | 82,00 | 56,00 | 56,00 | Métrico | 1,00 | Palancas de bloqueo doble | 1 |
