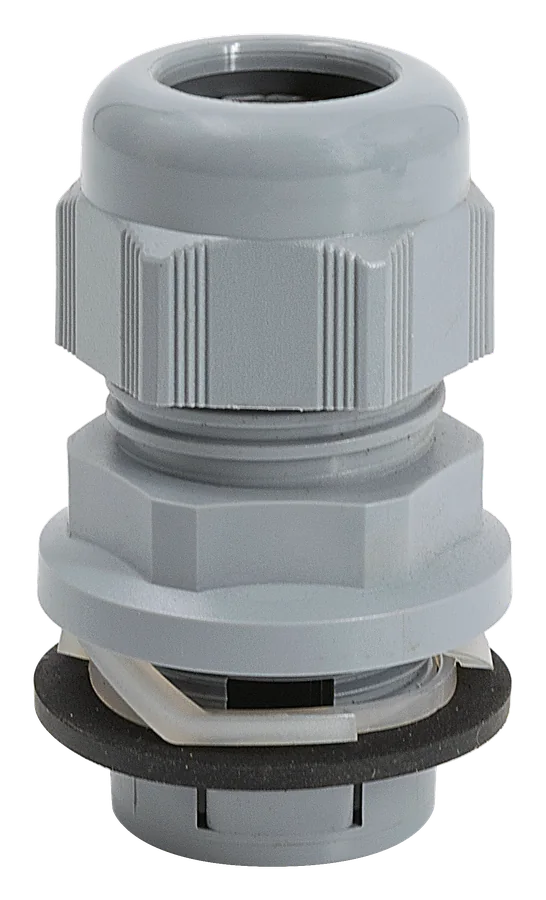

Prensaestopas sin tuerca GADI-QUICK: se montan desde fuera del armario ¡y con una mano!
Empujar, girar y apretar. Con el sistema de GAESTOPAS, tres movimientos bastan para dejar estanca la entrada de cable en paneles de 0,5 a 4 mm, aunque el interior del cuadro sea inaccesible.
- MontajeFrontal
- Pared0,5 a 4,0 mm
- ProtecciónIP66/IP68
- MétricasDe M16 a M40
- Cabeza
- Junta de estanqueidad
- Anillo interior
- Cuerpo
- Arandela con garras
- Arandela de fricción
- Cuerpo inferior con enganches
El problema de la contratuerca

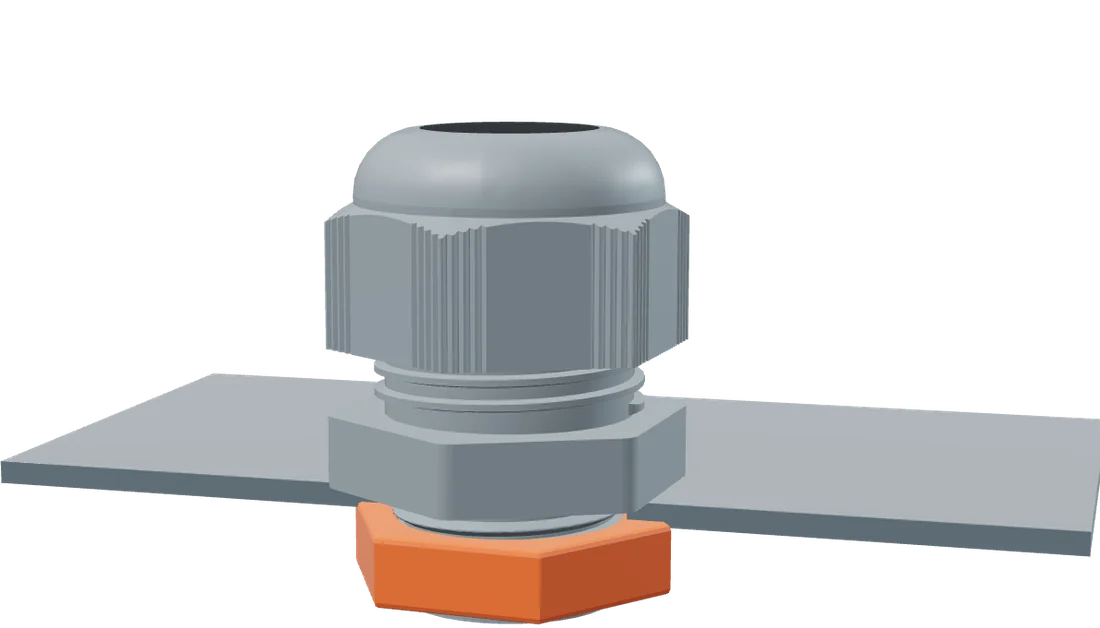

Un prensaestopas convencional se fija por dentro. Hay que pasar la mano al interior de la envolvente, sujetar la contratuerca y apretar desde fuera a la vez. En un armario vacío es una molestia. Con el cuadro ya cableado o la placa de montaje colocada, puede obligar a desmontar o a que intervenga más de un operario.

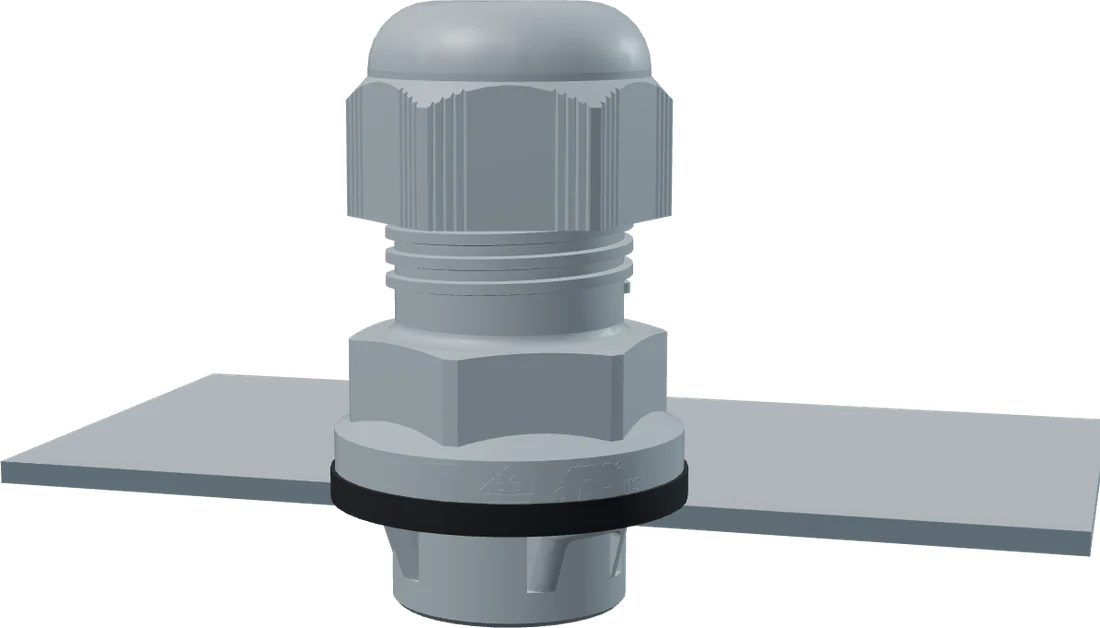

El GADI-QUICK de GAESTOPAS prescinde de la contratuerca. El cuerpo se ancla directamente en el orificio, en paredes de 0,5 a 4,0 mm, y todo el montaje se hace desde el exterior. En el taller, el cuadrista gana tiempo en cada entrada de cable. En obra, el electricista fija el prensaestopas sin meter la mano entre el cableado existente.
ExteriorInterior
ExteriorInterior
Un 43 % menos de tiempo por prensaestopas
En una prueba de montaje comparativa, cada prensaestopas convencional con contratuerca requirió 8,93 segundos, apretado con herramienta eléctrica. Cada GADI-QUICK, 5,11 segundos, a mano. Calcula la diferencia en tus cuadros:
| Cuadro de 20 entradas | Por cuadro |
|---|---|
| Con contratuerca | 2 min 59 s |
| GADI-QUICK | 1 min 42 s |
| Ahorro | 1 min 17 s |
Tiempos medidos con la envolvente accesible por ambos lados. Cuando el interior está cableado o no se alcanza, la contratuerca exige más tiempo; el montaje de GADI-QUICK sigue haciéndose desde fuera.
Cómo se monta un GADI-QUICK
Necesitas un orificio liso del diámetro indicado para cada métrica (20,2–20,4 mm para M20, por ejemplo) y una pared de 0,5 a 4,0 mm. El selector te da la medida exacta.
- Empuja.Encaja el prensaestopas en el orificio y empújalo desde el exterior.
- Gira.Gira el cuerpo en sentido horario. El prensaestopas queda anclado a la pared, sin contratuerca.
- Aprieta.Introduce el cable y aprieta la cabeza. La entrada queda estanca.
Más sobre el montaje en el artículo «Prensaestopas GADI-QUICK, ¡sólo con una mano!».
Cómo se desmonta un GADI-QUICK
Un GADI-QUICK se desmonta con la herramienta BEX y se puede volver a montar. Hay una BEX para cada métrica, de M16 a M40, y se vende aparte. El desmontaje se hace desde el interior de la envolvente.
- Coloca.Retira el cable y encaja la BEX sobre la parte inferior del prensaestopas.
- Presiona.Empuja con fuerza hasta que la BEX entre por completo.
- Retira.El prensaestopas se desacopla al instante, listo para volver a usarse.
| Referencia | Métrica | D (mm) | H (mm) | Embalaje (uds.) |
|---|---|---|---|---|
| BEX16 | M16 | 16 | 13 | 10 |
| BEX20 | M20 | 20 | 13 | 10 |
| BEX25 | M25 | 25 | 13 | 10 |
| BEX32 | M32 | 32 | 13 | 10 |
| BEX40 | M40 | 40 | 13 | 10 |
Herramienta de poliamida, gris RAL 7035. Ficha técnica de la BEX (PDF)
Medidas y referencias: encuentra tu GADI-QUICK
Indica el diámetro exterior del cable y el material. Te mostramos las referencias compatibles, el orificio que necesitas y la herramienta de desmontaje.
Fichas técnicas: Poliamida PDF Latón niquelado PDF EMC, en el catálogo PDF
Consulta todas las referencias en la tabla de abajo.
Tabla con todas las referencias28 referencias de prensaestopas
| Referencia | Material | Métrica | Cable (mm) | Junta | Orificio (mm) | Llave SW (mm) | Herramienta |
|---|---|---|---|---|---|---|---|
| 364.1500.XAR | Poliamida | M16 | 5–10 | Simple | 16,2–16,4 | 22 | BEX16 |
| 364.1501.XAR | Poliamida | M16 | 3–10 | Doble | 16,2–16,4 | 22 | BEX16 |
| 364.2000.XAR | Poliamida | M20 | 6–12 | Simple | 20,2–20,4 | 24 | BEX20 |
| 364.2001.XAR | Poliamida | M20 | 5–12 | Doble | 20,2–20,4 | 24 | BEX20 |
| 364.2002.XAR | Poliamida | M20 | 7–13 | Simple | 20,2–20,4 | 25 | BEX20 |
| 364.2003.XAR | Poliamida | M20 | 3–13 | Doble | 20,2–20,4 | 25 | BEX20 |
| 364.2500.XAR | Poliamida | M25 | 11–17 | Simple | 25,2–25,4 | 29 | BEX25 |
| 364.2501.XAR | Poliamida | M25 | 8–17 | Doble | 25,2–25,4 | 29 | BEX25 |
| 364.3200.XAR | Poliamida | M32 | 15–21 | Simple | 32,2–32,4 | 36 | BEX32 |
| 364.3201.XAR | Poliamida | M32 | 11–21 | Doble | 32,2–32,4 | 36 | BEX32 |
| 364.4000.XAR | Poliamida | M40 | 19–28 | Simple | 40,2–40,4 | 46 | BEX40 |
| 364.4001.XAR | Poliamida | M40 | 16–28 | Doble | 40,2–40,4 | 46 | BEX40 |
| 356.1600.1AR | Latón niquelado | M16 | 3–7 | Simple | 16,2–16,4 | 20 | BEX16 |
| 356.1600.0AR | Latón niquelado | M16 | 5–10 | Simple | 16,2–16,4 | 20 | BEX16 |
| 356.1600.2AR | Latón niquelado | M16 | 3–10 | Doble | 16,2–16,4 | 20 | BEX16 |
| 356.2000.1AR | Latón niquelado | M20 | 5–9 | Simple | 20,2–20,4 | 22 | BEX20 |
| 356.2000.0AR | Latón niquelado | M20 | 6–12 | Simple | 20,2–20,4 | 22 | BEX20 |
| 356.2000.2AR | Latón niquelado | M20 | 5–12 | Doble | 20,2–20,4 | 22 | BEX20 |
| 356.2500.1AR | Latón niquelado | M25 | 8–13 | Simple | 25,2–25,4 | 27 | BEX25 |
| 356.2500.0AR | Latón niquelado | M25 | 11–17 | Simple | 25,2–25,4 | 27 | BEX25 |
| 356.2500.2AR | Latón niquelado | M25 | 8–17 | Doble | 25,2–25,4 | 27 | BEX25 |
| 356.3200.1AR | Latón niquelado | M32 | 11–15 | Simple | 32,2–32,4 | 34 | BEX32 |
| 356.3200.0AR | Latón niquelado | M32 | 15–21 | Simple | 32,2–32,4 | 34 | BEX32 |
| 356.3200.2AR | Latón niquelado | M32 | 11–21 | Doble | 32,2–32,4 | 34 | BEX32 |
| 356.4000.1AR | Latón niquelado | M40 | 16–23 | Simple | 40,2–40,4 | 43 | BEX40 |
| 356.4000.0AR | Latón niquelado | M40 | 19–28 | Simple | 40,2–40,4 | 43 | BEX40 |
| 356.4000.2AR | Latón niquelado | M40 | 16–28 | Doble | 40,2–40,4 | 43 | BEX40 |
| 357.2000.0AR | Latón niquelado EMC | M20 | 6–12 | Apantallamiento 4,5–10 | 20,2–20,4 | 22 | BEX20 |
En poliamida, la X de la referencia es el color: 0 gris oscuro (RAL 7001), 1 negro (RAL 9005) y 2 gris claro (RAL 7035).

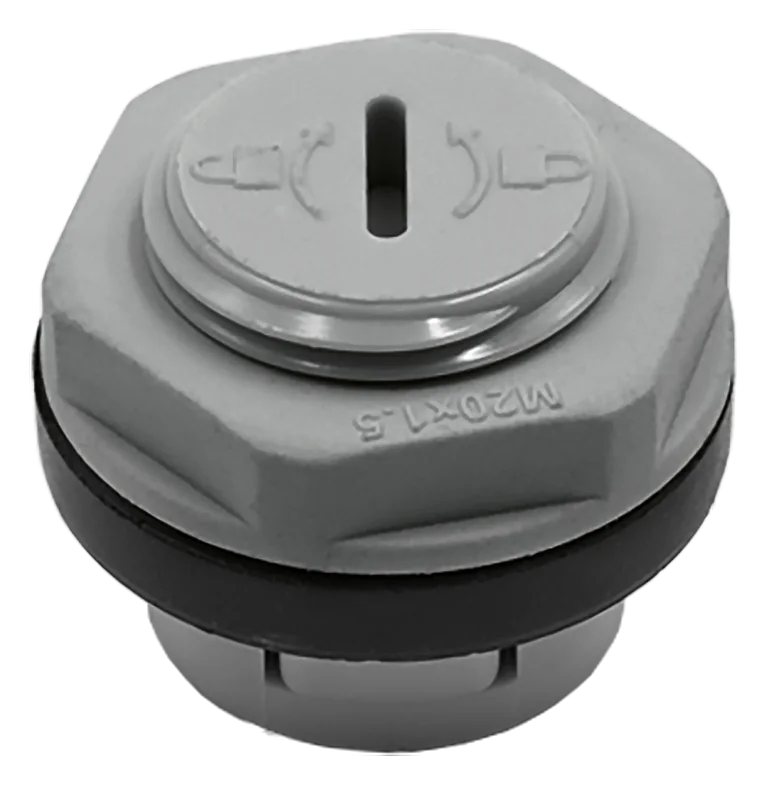

Tapones GADI-QUICK para entradas de reserva
Para cerrar los orificios que todavía no se van a usar, los tapones GADI-QUICK se montan igual: a presión y desde fuera, en paredes de 0,5 a 4,0 mm. Ofrecen la misma protección IP66/IP68, y la cabeza se puede retirar más adelante para fijar un prensaestopas en su lugar. Se fabrican en M12, M20, M32 y PG16, en los tres colores de la gama, y son libres de halógenos.
Ficha técnica de los tapones PDFCertificados y macros EPLAN
Normativa y certificados
GAESTOPAS fabrica los GADI-QUICK conforme a DIN EN 62444/50262, con métricas según EN 60423.
| Producto | Certificados y normas | Conformidad |
|---|---|---|
| Poliamida | VDE, UL, CSA, UV, LH (libre de halógenos), CE | Declaración UE PDF |
| Latón niquelado | VDE, UL, UV según UL514B, CE | Declaración UE PDF |
| Herramienta BEX | CE | Declaración UE PDF |
| Tapones | UV, CE, SERVOCAM RES 107572 | Declaración UE PDF |
Algunos certificados no abarcan todos los tamaños o colores.
Macros EPLAN
Todas las referencias de prensaestopas, listas para importar en EPLAN. Cada resultado del selector enlaza además la macro de su referencia.
Preguntas frecuentes
¿En qué espesor de pared se monta un GADI-QUICK?
En paredes de 0,5 a 4,0 mm. El orificio debe ser liso, sin rosca.
¿Qué medida de GADI-QUICK necesito para mi cable?
Depende del diámetro exterior del cable. En poliamida, M16 admite cables de 3 a 10 mm; M20, de 3 a 13 mm (de 5 a 12 mm en latón); M25, de 8 a 17 mm; M32, de 11 a 21 mm, y M40, de 16 a 28 mm. Cada métrica pide su orificio: 16,2–16,4 mm para M16, 20,2–20,4 mm para M20, 25,2–25,4 mm para M25, 32,2–32,4 mm para M32 y 40,2–40,4 mm para M40. El selector te da la referencia exacta.
¿Hace falta acceder al interior del armario?
Para montarlo, no: todo el montaje se hace desde fuera. Para desmontarlo, sí, porque la herramienta BEX se aplica desde el interior de la envolvente.
¿Se puede reutilizar un GADI-QUICK?
Sí. Después de desmontarlo con la herramienta BEX, se puede volver a montar.
¿La herramienta BEX va incluida?
No, se vende aparte. Hay una por métrica, de BEX16 a BEX40.
¿Prensaestopas de poliamida o de latón?
Los dos se montan igual y ofrecen IP66/IP68. La poliamida se fabrica en tres colores y suma los certificados CSA y LH (libre de halógenos). El latón niquelado tiene cuerpo metálico y es la base de la versión EMC. Tienes el detalle de cada versión en su ficha de producto: poliamida y latón niquelado.
¿Qué grado de protección ofrece?
IP66/IP68 (5 bar, 30 min) en poliamida y latón niquelado. La versión EMC, IP68.
¿Qué temperaturas soporta?
De -20 °C a +100 °C de forma permanente. En picos intermitentes, de -30 °C a +150 °C, y de -40 °C a +150 °C en la versión EMC.
¿Hay versión para cables apantallados?
Sí, el GADI-QUICK EMC de latón niquelado, en M20, para cables de 6 a 12 mm con apantallamiento de 4,5 a 10 mm.
¿Hay macros EPLAN?
Sí, para todas las referencias de poliamida, latón niquelado y EMC. El selector enlaza directamente la macro de cada una.
¿Te falta la envolvente?
GAESTOPAS fabrica armarios de distribución, cajas estancas y envolventes industriales. Antes de elegir, comprueba el espesor de pared: GADI-QUICK se monta en paredes de 0,5 a 4,0 mm.
¿Tienes un proyecto concreto?
Cuéntanos qué envolvente vas a cablear, el espesor de pared y los cables que entran. El equipo técnico-comercial de GAESTOPAS te ayuda a elegir las referencias.
